概要

セル・流路設計にかかる作業工数を短縮

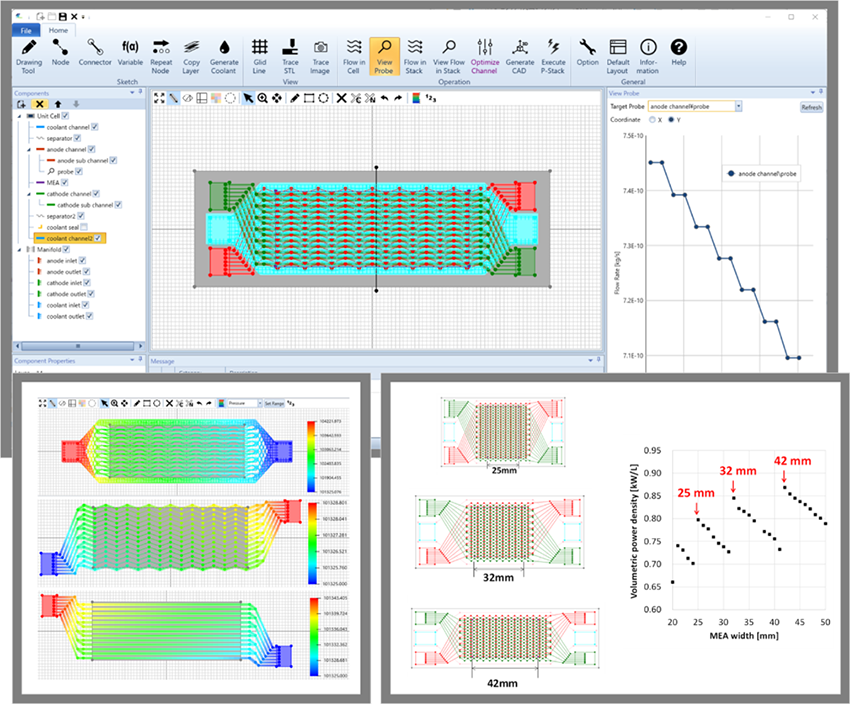

P-Stack Cell Sketcher は燃料電池の流路設計にかかる多大な工数を削減することを目的として開発された革新的な燃料電池セル設計ツールです。流体特性（圧損・流量分配）を評価しながらの流路設計が可能、完成した流路のスケッチから複雑なプレスセパレータの3D CADデータもワンクリックで自動生成できます。P-Stack^®と併用することで、セル設計から発電特性解析までを簡単操作で実行可能です。

• * 「P-Stack」は、当社の登録商標です。

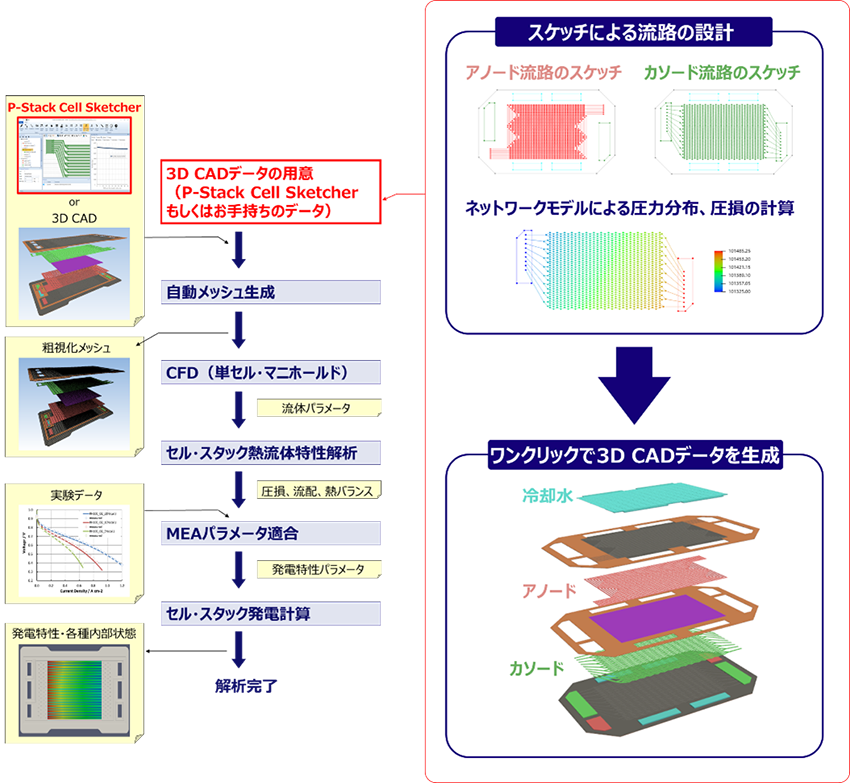

ご利用イメージ

流路のスケッチからワンクリックで3D CADデータを生成

P-Stack Cell Sketcher を使用することで P-Stack で必要となる3D CADデータ（STEPファイル）をより効率的に生成・取得することが可能となります。スケッチによる流路の設計では写真からスケッチするトレース機能やウェーブ流路のような周期構造を一瞬でスケッチするリピート機能など、流路設計のための多彩な機能を実装しています。流路設計が完了したあとはワンクリックで流路形状の3D CADデータを生成することが可能です。

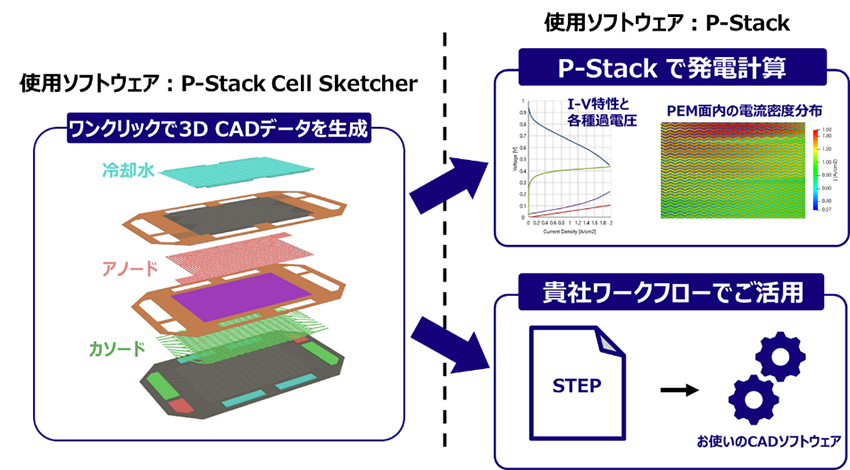

3D CAD データのご活用

P-Stack Cell Sketcher で取得したスケッチ流路形状のSTEPファイルを用いて P-Stack による発電特性の解析や、貴社設計プロセスにご活用いただけます。

機能紹介

スケッチの効率化機能

流路のスケッチを効率化する機能として、スケッチの繰り返し機能や、スケッチのコピー機能が用意されています。ウェーブ流路などの繰り返し構造や、マニホールド周辺の分配部の流路のようなマニホールドの入口・出口で同じ構造となる流路を瞬時にスケッチすることができます。

セル面内の流路圧損、流量分配の評価

P-Stack Cell Sketcher はネットワークモデルを活用してスケッチした流路の圧力分布や流量分配を数秒以内に計算する"簡易流体計算機能"を搭載しています。以下図の右に示すように、圧力分布・圧損・流量分配のいずれにおいてもCFDとおよそ同等な結果を簡易流体計算から得られることを確認しました。P-Stack Cell Sketcher を使用することで流路を設計しつつインタラクティブに性能を確認することが可能です。

セル積層方向における圧損、流量分配の評価

セルを数百枚のオーダーで積層したときの、各セルのガス・冷却水の積層方向における流量分配と圧損が計算できます。マニホールドやその周辺の形状の違いによる流量分配や圧損を確認しつつ、積層時を考慮したセル形状の設計を進めることができます。

製品詳細

P-Stack Cell Sketcherの実装機能

販売形態

動作環境

P-Stack Cell SketcherはWindows端末上でのGUI操作となります。

• * 別途、3D CAD生成に対応するCADソフトが必要となります。
